Les fissures des impressions en silicone restent le défaut le plus courant et le plus coûteux pour les usines de sérigraphie produisant des élastiques, des ceintures, des bretelles de soutien-gorge et des accessoires textiles flexibles de marque. Selon les statistiques de qualité d'impression textile de 2026, les problèmes de fissuration représentent 37,2 % de tous les rejets d'impression de sangles en silicone, entraînant un gaspillage massif de lots, des retours de clients et des retards de livraison.

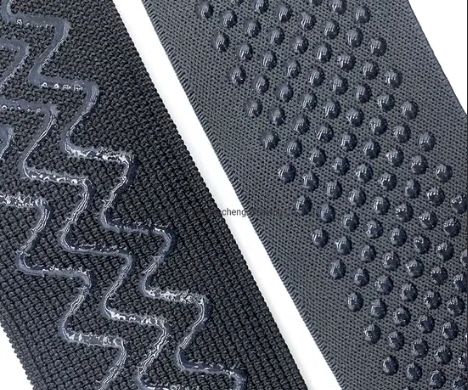

Principales raisons pour lesquelles les impressions en silicone se fissurent sur les sangles élastiques
La plupart des imprimeries attribuent les fissures à un mauvais durcissement ou à un fonctionnement manuel, mais les données réelles de production de masse prouvent que l'inadéquation des performances des matériaux et les processus non standard en sont les principales causes. En combinaison avec les paramètres de l’industrie des sangles élastiques, nous résumons cinq facteurs de défaillance fondamentaux.
1. Inadéquation des performances d'étirement entre l'encre et la sangle
Il s'agit de la principale cause de fissuration, responsable de plus de 42 % de tous les échecs d'impression des sangles. Les encres silicone standard à usage général sont formulées pour les tissus courants en coton et en polyester, avec une plage d'allongement limitée de 200 % à 250 %. Ils fonctionnent de manière stable sur les textiles peu extensibles mais échouent complètement sur les sangles élastiques professionnelles.
La sangle en élasthanne hautement élastique s'étire jusqu'à 200 % à 300 % et maintient un taux de récupération de plus de 92 %. Lorsque le substrat s'étend au-delà de la limite de traction de l'encre, le film de silicone ne peut pas se déformer de manière synchrone, ce qui entraîne des microfissures irréversibles et une fracture de la surface. Même de légers étirements quotidiens élargiront progressivement ces minuscules fissures et endommageront le motif imprimé.
2. Un prétraitement incomplet de la sangle affaiblit la stabilité de l'adhérence
La plupart des sangles élastiques produites en usine conservent des agents d'encollage résiduels, de l'huile lubrifiante et des revêtements antidérapants sur la surface des fibres. Ces barrières chimiques empêchent l’encre silicone de pénétrer et de se lier fermement aux fibres textiles.
Lorsque la sangle s'étire et rebondit à plusieurs reprises, la couche de silicone mal adhérée se déplace séparément du substrat. La friction et la tension relatives provoquent des fissures, un délaminage et un pelage des bords après plusieurs cycles de lavage.
3. Des couches d'impression trop épaisses provoquent une concentration de contraintes internes
La sangle élastique nécessite un dépôt d’encre fin et uniforme pour conserver sa flexibilité. Les données de production vérifiées par l'industrie montrent que l'épaisseur d'impression sûre pour les sangles élastiques est de 0,3 mm à 0,6 mm. Toute épaisseur de couche unique supérieure à 0,8 mm formera de graves contraintes internes à l'intérieur du film de silicone.
Lors de l’étirement du substrat, l’épaisse couche de silicone ne peut pas disperser uniformément la tension. Les contraintes s'accumulent sur les bords du motif et sur les espaces minces, provoquant des fissures et un pelage réguliers. De nombreuses usines recherchent des produits épaistextures tridimensionnellespour les effets visuels, ce qui sacrifie directement la durabilité de l'étirement et conduit à des produits défectueux en masse.
Solutions pour les fissures sur les impressions en silicone avec sangles élastiques extensibles

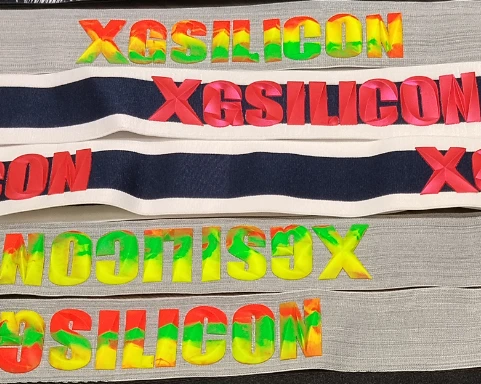

Solution 1 : Silicone hautement extensible XG-866AR-GT pour la sérigraphie directe sur sangle
Pour les usines qui doivent conserver les flux de travail de sérigraphie traditionnels et parvenir à une production de masse à haute efficacité, YRsilicone XG-866AR-GThaut encre de silicone d'allongementest la solution anti-fissuration la plus fiable. Formulée sur mesure pour les substrats élastiques à haute tension, cette encre résout complètement le problème de discordance d’étirement entre le silicone ordinaire et les sangles hautement élastiques.
Données d'étirement supérieures qui correspondent aux normes professionnelles en matière de sangle
Les données de performances testées en laboratoire vérifient sa pleine adaptabilité à tous les types de sangles élastiques :
★Allongement maximal : 400 %+, couvrant entièrement la plage d'étirement de 120 % à 300 % des sangles standard et hautement élastiques
★Taux de récupération élastique : 95 % et plus, dépassant la norme de récupération de l'industrie de 92 % pour les sangles commerciales
★Résistance à la fatigue : passe plus de 10 000 cycles d'étirement sans microfissures ni déformation
★Durabilité au lavage : Stable après 50 cycles de lavage AATCC 61, pas de fissures, de pelage ou de décoloration
Pour maximiser les performances anti-fissuration des sangles élastiques, suivez strictement la formule officielle de production en série :
Rapport de mélange optimal: 100% silicone de base XG-866AR-GT + 10% additif soft touch XG-866B-2
L'additif XG-866B-2 optimise la flexibilité moléculaire, améliorant encore l'étirement synchrone et la sensation de douceur au toucher sans réduire l'adhérence et la durabilité.

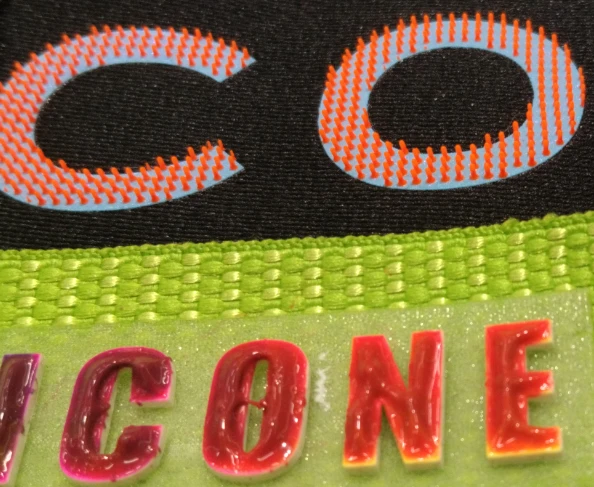

Solution 2 : Impression par transfert thermique en silicone pour sangles élastiques
Pour les sangles en spandex ultra-élastiquées, les bandes élastiques ultra-fines et les commandes de marques haut de gamme avec des exigences zéro défaut,impression par transfert thermique en siliconeest un excellent procédé alternatif pour éviter fondamentalement les fissures. Différent de la sérigraphie directe, le silicone par transfert thermique forme à l'avance un film élastique stable, résolvant complètement les problèmes de durcissement inégal et de contraintes internes.
Avantages de la lutte contre la fissuration et prise en charge des données industrielles
Le film de transfert en silicone prédurci maintient une élasticité stable dans une plage d'étirement de la sangle de 0 à 250 %
La couche de transfert ultra fine (0,2 à 0,4 mm) élimine la concentration de contraintes internes
Le collage intégré par pression à chaud améliore la fusion des fibres, évitant ainsi le délaminage et les fissures des bords
Le processus de formage à faible tension s'adapte à des étirements de fatigue répétés de 10 000 niveaux.

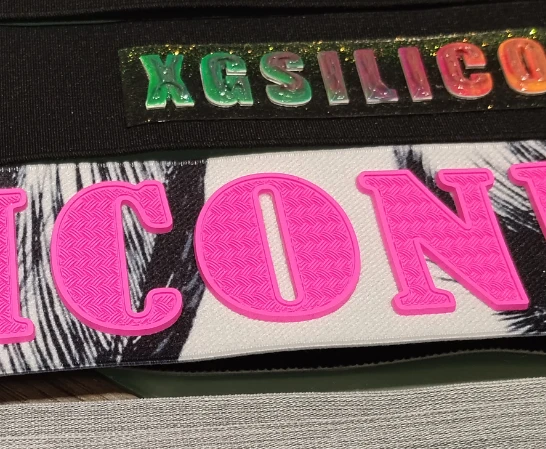

Sérigraphie XG-866AR-GT et silicone à transfert thermique : comparaison des performances
Choisissez le procédé le plus adapté en fonction de l'élasticité de votre sangle, de la quantité commandée et des normes de qualité :
● Adaptabilité à l'étirement: XG-866AR-GT couvre 120 à 300 % d'étirement de la sangle ; le transfert de chaleur s'adapte à une plage d'étirement de 0 à 250 %
● Résistance à la fatigue: Les deux réussissent plus de 10 000 cycles d’étirement ; le transfert de chaleur a une ténacité de couche mince plus stable
● Efficacité de production: La sérigraphie directe est plus rapide pour la production de masse ; le transfert de chaleur convient aux commandes de petits lots de haute précision
● Taux de défauts: XG-866AR-GT réduit les défauts de fissuration à moins de 3 % ; le transfert de chaleur atteint un taux de fissuration proche de zéro
● Sensation de la main: Les deux offrent une texture ultra douce sans bords rigides
Foire aux questions (FAQ)
Q1 : Le silicone de transfert thermique est-il plus résistant aux fissures que la sérigraphie directe ?
R : Le silicone à transfert thermique a des performances anti-fissuration plus stables pour une sangle fine ultra-élastique. Son film ultra-mince pré-durci ne produit aucune contrainte interne et s'adapte aux étirements de fatigue à long terme. Pour la production de masse en grande série, la sérigraphie directe XG-866AR-GT permet d'obtenir un coût global inférieur tout en maintenant zéro défaut de fissuration.
Q2 : Le XG-866AR-GT fonctionne-t-il avec les sangles élastiques en nylon et en polyester ?
R : Oui. Le XG-866AR-GT offre une excellente adhérence et une excellente compatibilité d'étirement pour les sangles élastiques mélangées en nylon, polyester et spandex. Grâce à un processus de prétraitement et de durcissement standardisé, il maintient des performances stables et sans fissures sur tous les substrats de sangles élastiques courants.
